Монтаж инженерных систем "под ключ" в деревянном загородном доме класса "премиум"

На данной странице мы подробно опишем один из комплексных объектов, выполненных нашей организацией.

Сдача объекта: июль 2011г.

Описание объекта:
ДОМ №I: Основной дом;
Материал: сибирский кедр;
Общая площадь: 820 м²;
Количество уровней: 3;
Цокольный этаж: монолитный железобетон.

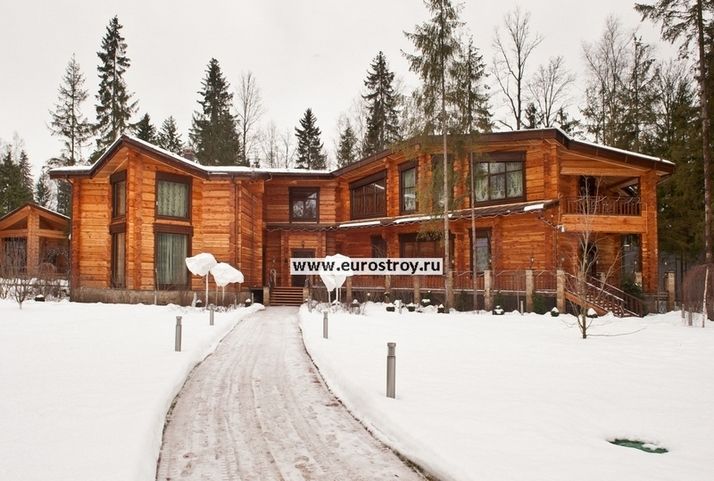

Фото: основной дом

Перечень выполненных работ:

• Монтаж оборудования для системы отопления, водоснабжения, канализации и котельной;
• Монтаж оборудования для системы вентиляции и кондиционирования;
• Монтаж оборудования электроснабжения;
• Монтаж слаботочных систем;
• Монтаж наружных сетей (теплотрасса, канализация).

ДОМ №II: Баня с бассейном и бильярдной;
Материал: сибирский кедр;
Общая площадь: 425 м²;
Количество уровней: 2;
Цокольный этаж: монолитный железобетон.

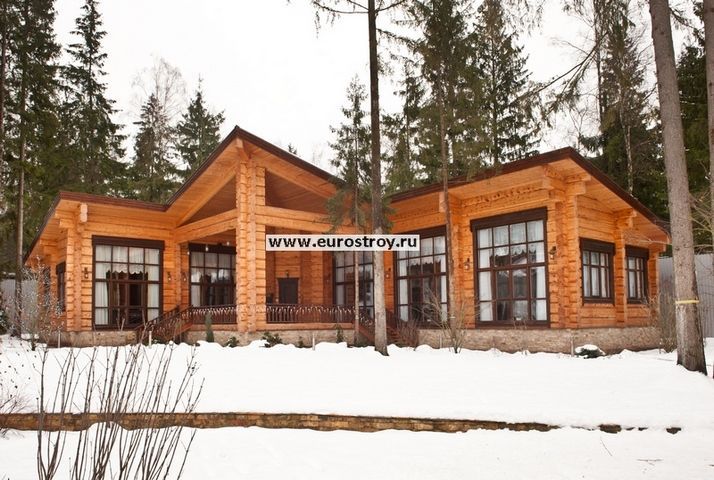

Фото: баня с бассейном и бильярдной

Перечень выполненных работ:

• Монтаж оборудования для системы отопления, водоснабжения и канализации;
• Монтаж оборудования для системы вентиляции и кондиционирования;
• Монтаж оборудования электроснабжения;
• Монтаж слаботочных систем;
• Монтаж и отделка основного и СПА бассейнов.

План бани:

МОНТАЖ СИСТЕМЫ ОТОПЛЕНИЯ


Фото: Гостиная основного дома - площадь 165м²
Отопление: встроенные в пол конвекторы с деревянной решеткой "Klima", дизайн радиаторы "Arbonia"

В данном проекте выполнена коллекторная схема подключения отопительных приборов. В качестве приборов для отопления использованы дизайн - радиаторы фирмы "Arbonia", а также встроенные в пол конвекторы фирмы "Klima". Вся трубная разводка спрятана в конструкции пола.

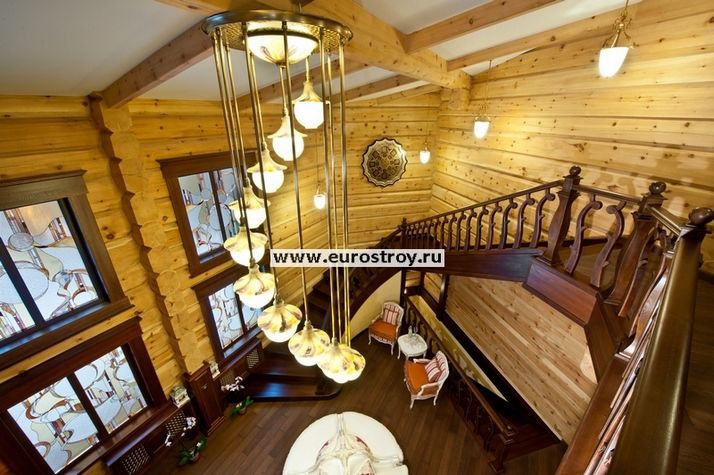

Фото: Холл основного дома - площадь 61м²
Отопление: дизайн радиаторы "Arbonia", закрытые деревянным экраном

Проект и расчет системы отопления был детально проработан и согласован совместно с архитекторами здания, в результате чего отопительные приборы лаконично вписались в интерьер деревянного дома и абсолютно незаметны. Несмотря на большие объемы помещений и множество панорамных окон, система отопления работает слаженно и поддерживает комфортную температуру во всем доме.

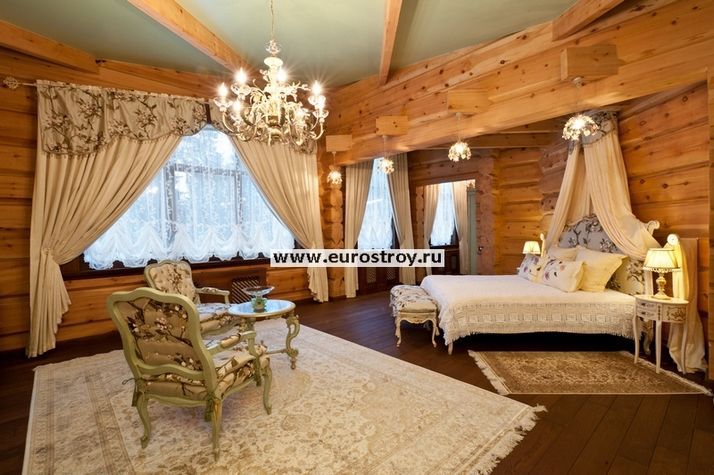

Фото: Спальня основного дома - площадь 46м²
Отопление: дизайн радиаторы "Arbonia", закрытые деревянным экраном

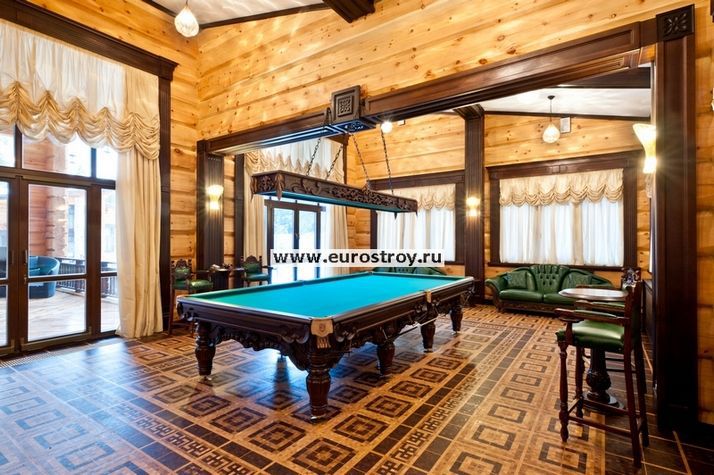

Фото: Бильярдная - площадь 70м²

Отопление: встроенные в пол конвекторы с деревянной решеткой "Klima", дизайн радиаторы "Arbonia"

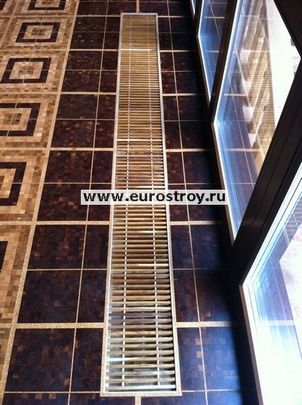

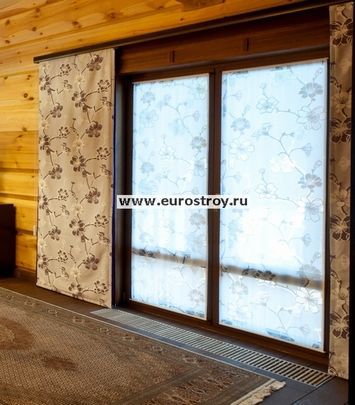

Фото: конвектор "Klima" с естественной конвекцией, деревянная решетка

МОНТАЖ КОТЕЛЬНОЙ

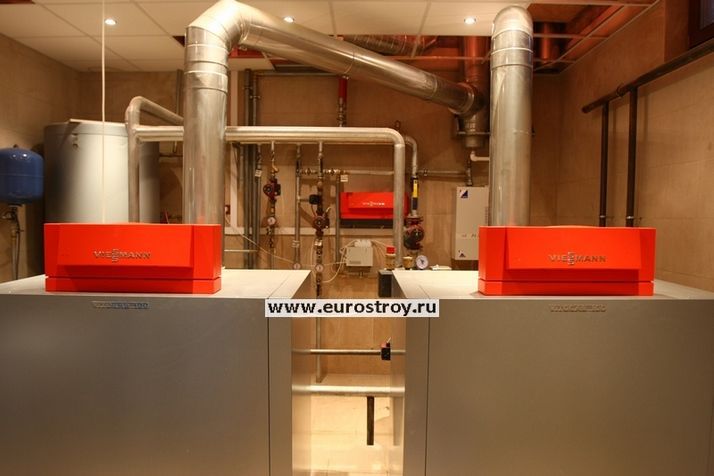

Фото: котловые установки Viessmann Vitogas 100F 84кВт х 2шт

Помещение котельной располагается в цокольном этаже основного дома. Для отопления всех зданий на участке (основной дом, баня-бассейн, гараж) а также обогрева воды в бассейне и воздуза в системе приточно-вытяжной вентиляции используются два отопительных котла марки "Viessmann" модели Vitogaz 100-F по 84кВт каждый.

Для отопления здания бани и гаража от котельной основного дома проложена фирменная теплотрасса марки "Uponor". За счет высокого качества и превосходных теплоизоляционных свойств, теплотрасса "Uponor" доходит до пункта назначения с минимальными теплопотерями. В цокольном этаже бани расположен тепловой пункт с дополнительной автоматикой марки "Viessmann", распределяющий нагрузки на оба здания.

МОНТАЖ И ОТДЕЛКА БАССЕЙНА

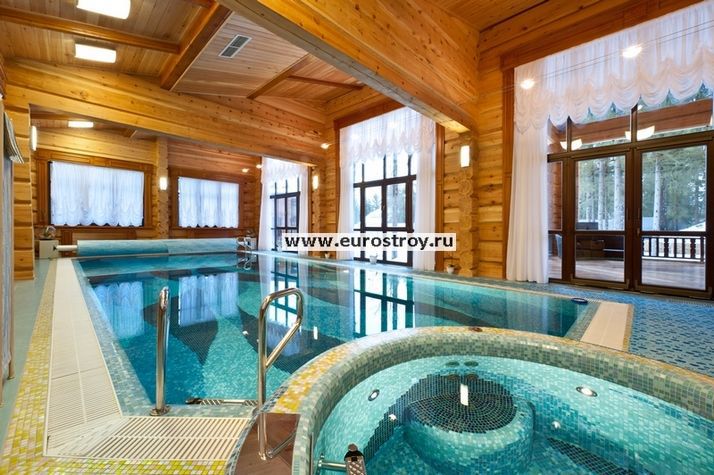

Фото: основной и спа бассейны

В здании бани располагается комплекс бассейнов состоящий из основного бассейна переливного типа размером 10,5 х 4,5м с переменной глубиной от 1,3 до 1,8м, СПА бассейна скиммерного типа диаметром 2,25м и холодной купели объемом 15м³. Техническая зона для оборудования расположена в цокольной части здания и примыкает к чаше бассейна. Более подробную техническую информацию об оборудовании данного бассейна Вы найдете здесь.

Основной бассейн оборудован встроенным противотоком и гидромассажем марки "Fitstar" (Германия).

СПА бассейн включает в себя два гидромассажных устройства по четыре форсунки и донный аэромассажный гейзер марки "Fitstar" (Германия).

В качестве системы обеззараживания воды бассейна использованы автоматическая система дозации хлора и уровня рН Dinotec Poolcontrol Logo Visual и установка озонирования Dinotec din-o-zon vario v2  (Германия).

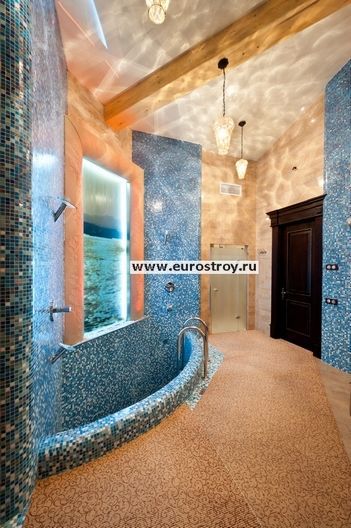

Фото: холодная купель

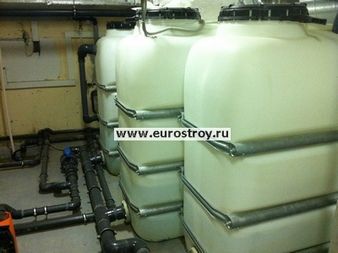

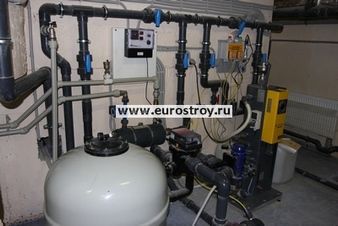

Фото: техническая зона бассейна   Фото: техническая зона бассейна

Отделка бассейнов и купели выполнена мозаичной плиткой, собранной по индивидуальному дизайн проекту архитекторов здания.

МОНТАЖ СИСТЕМЫ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ

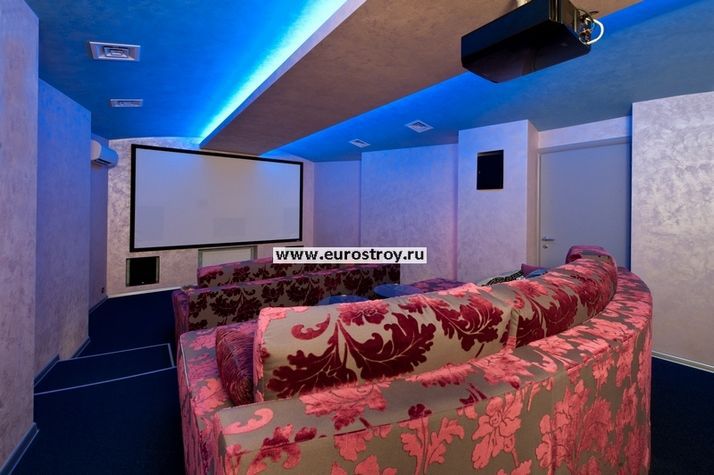

Фото: кинозал в цокольном этаже основного дома

В основном доме система вентиляции и кондиционирования выполнена только в цокольном этаже. В помещениях кинозала и тренажерной установлены приточно - вытяжные вентиляционные установки, а также мульти сплит-системы марки "Daikin". Система вентиляции обеспечивает постоянный приток свежего воздуха, а кондиционеры охлаждают и осушают.

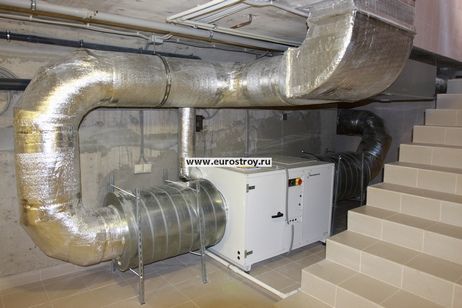

МОНТАЖ СИСТЕМЫ ВЕНТИЛЯЦИИ И ОСУШЕНИЯ В БАССЕЙНЕ

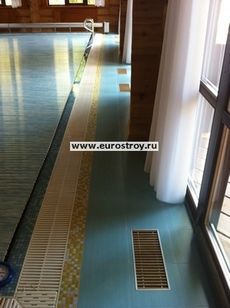

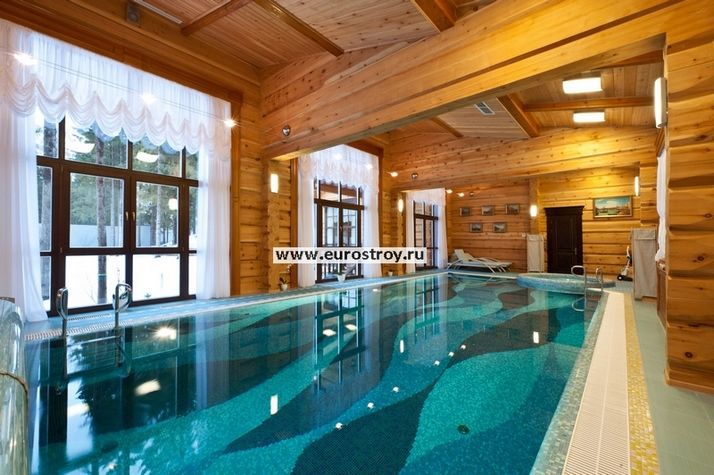

Фото: помещение бассейна

В помещении бассейна применена система воздушного отопления с осушением.

Принцип работы системы:

Воздух забирается из помещения бассейна через потолочные решетки, расположенные в центральной и верхней частях конструкции потолка, далее проходит через систему осушения, после чего осуществляется подмес свежего воздуха. Далее свежий и осушенный воздух попадает в помещение бассейна через впольные решетки.

Данная схема вентиляции наиболее выгодна с точки зрения энергосбережения, т.к. воздух циркулирует в замкнутом цикле, а с улицы поступает лишь малая часть воздуха, необходимого для дыхания человека. В результате чего нам не приходится постоянно греть большие объемы наружнего воздуха. Это особенно важно в зимние периоды эксплуатации системы вентиляции при больших разницах наружней и внутренней температур.

Более подробно о системах вентиляции для бассейна Вы узнаете здесь
